【C#】C# Winform GDI+ 绘图
目录
一、概述
Graphics类是GDI+技术的一个基本类。GDI+（Graphics Device Interface）是.NET框架的重要组成部分，提供对二维图形图像和文字排版处理的支持。
GDI+相关的类分布在下列命名空间中：
System.Drawing：提供了最基本的绘图功能（比如画直线、矩形、椭圆等）；
System.Drawing.Drawing2D： 提供了高级的二维和矢量绘图功能（比如渐变、 图案填充、- 轨迹等）
System.Drawing.Imaging： 提供图像处理功能
System.Drawing.Text： 提供排版功能
System.Drawing.Printing： 提供与打印相关的服务

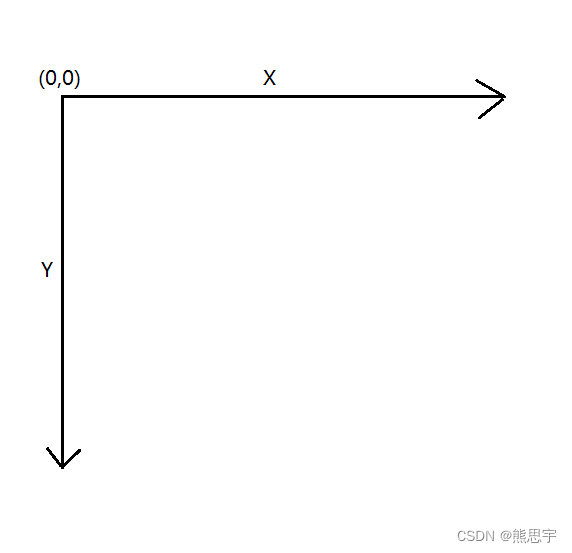

坐标系
在 GDI 绘图中，水平轴 X 由左到右，垂直轴 Y 由上到下
画笔 Pen
定义用于绘制直线和曲线的对象。 此类不能被继承。
主要用来定义画笔的相关设置，比如直线，虚线，线条的颜色等，
//定义一个画笔，线条颜色是黑色，线条为虚线，虚线之间的间隔为3像素
Pen Pens1 = new Pen(new SolidBrush(Color.Black), 2);
Pens1.DashStyle = DashStyle.Custom;
Pens1.DashPattern = new float[] { 3, 3 };绘图类常用属性和方法
Graphics 常用的属性和方法下图，图片来源 链接 ，另外参考微软官方的文档：点击跳转
二、绘图
绘图我一般在 PictureBox 控件中进行，在此之前，我们需要先做一张背景图片，打开 Windows 自带的画图软件
点击调整大小，假设 PictureBox 控件的大小是 800 * 800，那么我们就将画图调整为 800 * 800
随后将图片保存到项目的文件夹中
打开 Resources.resx
如果第一次打开，这里应该是字符串，手动切换到图片
将 UI 文件夹中的 white.png 图片直径拖过来就行了
在窗体中拖入一个 PictureBox 控件

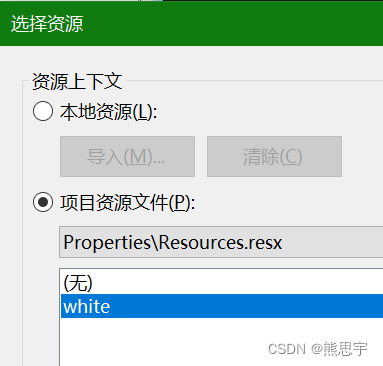

点击 PictureBox 组件，找到 Image 属性，选择图片
选中 white ，然后点击确定

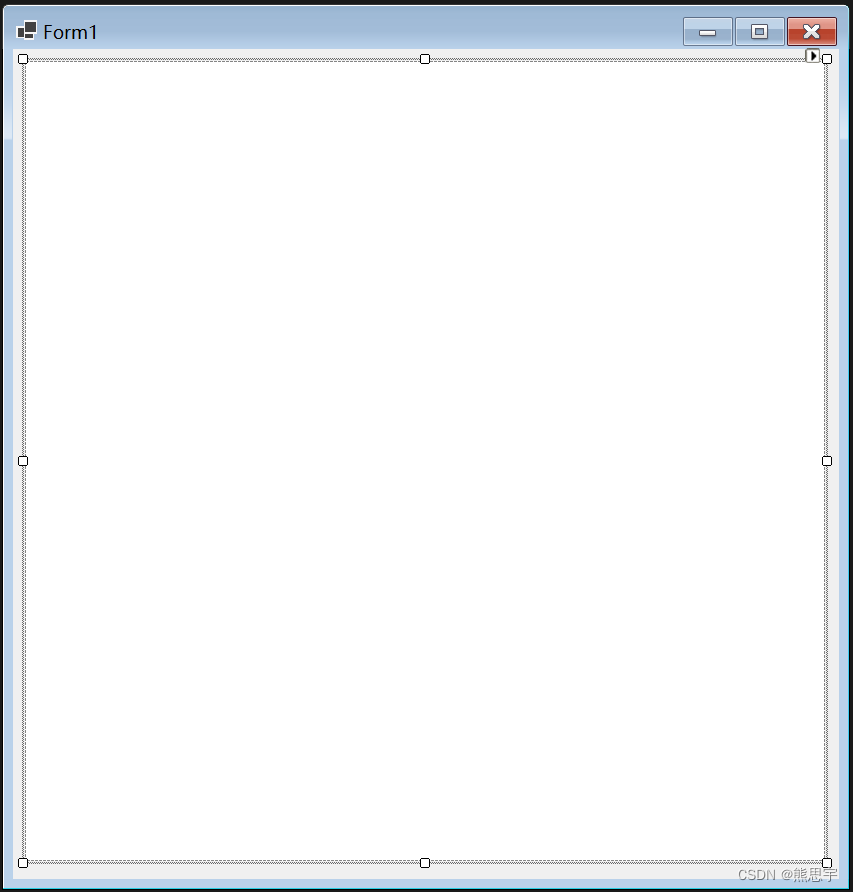

这样图片就添加完成了，下面开始画图
1.画直线
画一条直线只需要提供两个坐标。
函数重载
代码
using System.Drawing;
using System.Drawing.Drawing2D;
namespace Test3
{
public partial class Form1 : Form
{
public Form1()
{
InitializeComponent();
}
private void Form1_Load(object sender, EventArgs e)
{
Pen pens = new Pen(new SolidBrush(Color.Red), 1);//线条的粗细
pens.DashStyle = DashStyle.Solid;//线条的线型
Bitmap bmp = (Bitmap)pictureBox1.Image.Clone();
Graphics g = Graphics.FromImage(bmp);
g.SmoothingMode = SmoothingMode.AntiAlias;//消除锯齿
pictureBox1.Image.Dispose();
Point start = new Point(300, 300);
Point end = new Point(100, 100);
g.DrawLine(pens, start, end);
g.Dispose();
pictureBox1.Image = bmp;
}
}
}效果
2.画矩形
绘制由坐标对、宽度和高度指定的矩形。（注意，x，y 的位置是矩形的左上角）
参数
pen
Pen
Pen，它确定矩形的颜色、宽度和样式。
x
Int32
要绘制的矩形的左上角的 x 坐标。
y
Int32
要绘制的矩形的左上角的 y 坐标。
width
Int32
要绘制的矩形的宽度。
height
Int32
要绘制的矩形的高度。
下面是函数的重载
代码
using System.Drawing;
using System.Drawing.Drawing2D;
namespace Test3
{
public partial class Form1 : Form
{
public Form1()
{
InitializeComponent();
}
private void Form1_Load(object sender, EventArgs e)
{
Pen pens = new Pen(new SolidBrush(Color.Red), 1);//线条的粗细
pens.DashStyle = DashStyle.Solid;//线条的线型
Bitmap bmp = (Bitmap)pictureBox1.Image.Clone();
Graphics g = Graphics.FromImage(bmp);
g.SmoothingMode = SmoothingMode.AntiAlias;//消除锯齿
pictureBox1.Image.Dispose();
Rectangle rec = new Rectangle(100, 100, 200, 200);
g.DrawRectangle(pens, rec);
g.Dispose();
pictureBox1.Image = bmp;
}
}
}效果
3.画圆、圆弧
画圆稍微特殊一点，首先需要提供一个矩形的参数，矩形的坐标是在矩形的左上角，矩形的宽和高则决定了这个圆是一个标准的圆还是一个椭圆，另外需要提供两个参数，弧线的起始角和画多少度角为止
pen
Pen
Pen，它确定弧线的颜色、宽度和样式。
x
Int32
定义椭圆的矩形的左上角的 x 坐标。
y
Int32
定义椭圆的矩形的左上角的 y 坐标。
width
Int32
定义椭圆的矩形的宽度。
height
Int32
定义椭圆的矩形的高度。
startAngle
Int32
从 x 轴到弧线的起始点沿顺时针方向度量的角（以度为单位）。
sweepAngle
Int32
从 startAngle 参数到弧线的结束点沿顺时针方向度量的角（以度为单位）。

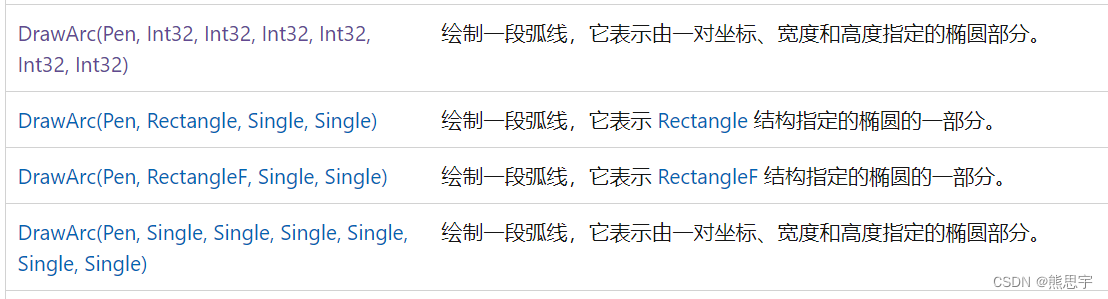

函数的重载
代码
using System.Drawing;
using System.Drawing.Drawing2D;
namespace Test3
{
public partial class Form1 : Form
{
public Form1()
{
InitializeComponent();
}
private void Form1_Load(object sender, EventArgs e)
{
Pen pens = new Pen(new SolidBrush(Color.Red), 2);//线条的粗细
pens.DashStyle = DashStyle.Solid;//线条的线型
Pen pen2 = new Pen(new SolidBrush(Color.Green), 1);
Bitmap bmp = (Bitmap)pictureBox1.Image.Clone();
Graphics g = Graphics.FromImage(bmp);
g.SmoothingMode = SmoothingMode.AntiAlias;//消除锯齿
pictureBox1.Image.Dispose();
Rectangle rectangle = new Rectangle(100, 100, 200, 200);
g.DrawRectangle(pen2, rectangle);
//画弧线
g.DrawArc(pens, rectangle, 180, 90);
g.Dispose();
pictureBox1.Image = bmp;
}
}
}效果（下图矩形是画的辅助线，不要注释掉 DrawRectangle 这行代码就行了）
4.画扇形
绘制一个扇形，该形状由一个坐标对、宽度、高度以及两条射线所指定的椭圆定义。
Pen
Pen，它确定扇形的颜色、宽度和样式。
x
Int32
边框的左上角的 x 坐标，该边框定义扇形所属的椭圆。
y
Int32
边框的左上角的 y 坐标，该边框定义扇形所属的椭圆。
width
Int32
边框的宽度，该边框定义扇形所属的椭圆。
height
Int32
边框的高度，该边框定义扇形所属的椭圆。
startAngle
Int32
从 x 轴到扇形的第一条边沿顺时针方向度量的角（以度为单位）。
sweepAngle
Int32
从 startAngle 参数到扇形的第二条边沿顺时针方向度量的角（以度为单位）。
函数的重载
代码
using System.Drawing;
using System.Drawing.Drawing2D;
namespace Test3
{
public partial class Form1 : Form
{
public Form1()
{
InitializeComponent();
}
private void Form1_Load(object sender, EventArgs e)
{
Pen pens = new Pen(new SolidBrush(Color.Red), 2);//线条的粗细
pens.DashStyle = DashStyle.Solid;//线条的线型
Pen pen2 = new Pen(new SolidBrush(Color.Green), 1);
Bitmap bmp = (Bitmap)pictureBox1.Image.Clone();
Graphics g = Graphics.FromImage(bmp);
g.SmoothingMode = SmoothingMode.AntiAlias;//消除锯齿
pictureBox1.Image.Dispose();
Rectangle rectangle = new Rectangle(100, 100, 200, 200);
g.DrawRectangle(pen2, rectangle);
//画扇形
g.DrawPie(pens, rectangle, 0, 90);
g.Dispose();
pictureBox1.Image = bmp;
}
}
}效果
5.画多边形
绘制由一组 Point 结构定义的多边形
Pen
Pen，它确定多边形的颜色、宽度和样式。
points
Point[]
Point 结构数组，这些结构表示多边形的顶点。
函数的重载
画多边形是由一组顶点组成的，如下图，把相邻的点连接在一起，无论从那个方向，最终的图形都是一样的，具体效果看下面的案例
代码
using System.Drawing;
using System.Drawing.Drawing2D;
namespace Test3
{
public partial class Form1 : Form
{
public Form1()
{
InitializeComponent();
}
private void Form1_Load(object sender, EventArgs e)
{
Pen pens = new Pen(new SolidBrush(Color.Red), 2);//线条的粗细
pens.DashStyle = DashStyle.Solid;//线条的线型
Pen pen2 = new Pen(new SolidBrush(Color.Green), 1);
Bitmap bmp = (Bitmap)pictureBox1.Image.Clone();
Graphics g = Graphics.FromImage(bmp);
g.SmoothingMode = SmoothingMode.AntiAlias;//消除锯齿
pictureBox1.Image.Dispose();
//画多边形
Point[] points ={
new Point(100,200),
new Point(200,300),
new Point(400,300),
new Point(400,100),
new Point(200,100),
};
g.DrawPolygon(pens, points);
g.Dispose();
pictureBox1.Image = bmp;
}
}
}效果
6.绘制字符串
在指定位置并且用指定的 Brush 和 Font 对象绘制指定的文本字符串
String
要绘制的字符串。
font
Font
Font，它定义字符串的文本格式。
brush
Brush
Brush，它确定所绘制文本的颜色和纹理。
x
Single
所绘制文本的左上角的 x 坐标。
y
Single
所绘制文本的左上角的 y 坐标。
format
StringFormat
StringFormat，它指定应用于所绘制文本的格式化特性（如行距和对齐方式）。
函数的重载
代码
using System.Drawing.Drawing2D;
namespace Test3
{
public partial class Form1 : Form
{
public Form1()
{
InitializeComponent();
}
private void Form1_Load(object sender, EventArgs e)
{
Pen pens = new Pen(new SolidBrush(Color.Red), 2);//线条的粗细
pens.DashStyle = DashStyle.Solid;//线条的线型
Bitmap bmp = (Bitmap)pictureBox1.Image.Clone();
Graphics g = Graphics.FromImage(bmp);
g.SmoothingMode = SmoothingMode.AntiAlias;//消除锯齿
pictureBox1.Image.Dispose();
string text = "绘制的文字";
int fontSize = 15;
Color lineColor = Color.Red;
int fontPosX = 100;
int fontPosY = 100;
Font myFont = new Font("宋体", fontSize, FontStyle.Regular);
Brush bush = new SolidBrush(lineColor);
g.DrawString(text, myFont, bush, fontPosX, fontPosY);
g.Dispose();
pictureBox1.Image = bmp;
}
}
}效果：
7.填充图形
填充图形的接口可以参考下图，当然，微软实际绘图和填充图形的方法和属性是要比下图多的多，但常用的功能我这里基本都做了介绍了
这里就用上面的多边形例子基础上做新的一个案例
using System.Drawing;
using System.Drawing.Drawing2D;
namespace Test3
{
public partial class Form1 : Form
{
public Form1()
{
InitializeComponent();
}
private void Form1_Load(object sender, EventArgs e)
{
Pen pens = new Pen(new SolidBrush(Color.Red), 2);//线条的粗细
pens.DashStyle = DashStyle.Solid;//线条的线型
Pen pen2 = new Pen(new SolidBrush(Color.Green), 1);
Bitmap bmp = (Bitmap)pictureBox1.Image.Clone();
Graphics g = Graphics.FromImage(bmp);
g.SmoothingMode = SmoothingMode.AntiAlias;//消除锯齿
pictureBox1.Image.Dispose();
//画多边形
Point[] points ={
new Point(100,200),
new Point(200,300),
new Point(400,300),
new Point(400,100),
new Point(200,100),
};
g.DrawPolygon(pens, points);
//填充图形
g.FillPolygon(Brushes.Pink, points);
g.Dispose();
pictureBox1.Image = bmp;
}
}
}效果
源码：点击下载
结束
如果这个帖子对你有所帮助，欢迎 关注 + 点赞 + 留言
end
